Gateway SIP-E1

AG561

Menu Rápido

Destaques Especificações Downloads Aplicações Suporte

O AG561 é um Gateway SIP E1 compacto, de baixo consumo, não necessita ventilação forçada, trabalha silenciosamente, é confiável e durável. Com uma interface de configuração WEB minimalista, permite que as informações mais relevantes sejam de fácil configuração. As configurações mais complexas são acessíveis através de uma interface de comando de linha (CLI) bastante flexível e intuitiva.

O AG561 suporta até 30 canais de voz e transporte seguro do SIP usando o protocolo TLS. Traduz a sinalização entre a rede SIP e TDM, realiza a conversão e transcodificação de mídia com suporte a vários codecs, contando com capacidade avançada de cancelamento de eco em todos os canais simultaneamente e suporte aos serviços de fax em T.38.

Destaques

Gateway SIP E1 Compacto e Eficiente

Até 30 canais de voz com baixo consumo, operação silenciosa e alta confiabilidade.

O AG561 foi projetado para ambientes que exigem desempenho contínuo em um formato compacto. Com baixo consumo de energia, sem necessidade de ventilação forçada e alta durabilidade, é a solução ideal para integrar E1 ao SIP com eficiência, estabilidade e longa vida útil.

Qualidade de Voz e Compatibilidade com Operadoras

Cancelamento de eco por hardware, múltiplos codecs e suporte completo a R2 e ISDN.

Homologado nas principais operadoras, o AG561 entrega excelente qualidade de áudio com cancelamento de eco em todos os canais, buffer de jitter adaptativo e suporte a fax T.38. Sua ampla compatibilidade de sinalização e codecs garante interoperabilidade segura entre redes SIP e TDM.

Flexibilidade de Configuração e Controle Avançado

Interface web simplificada e CLI poderosa para cenários profissionais.

Com uma interface web minimalista para ajustes rápidos e uma CLI robusta para configurações avançadas, o AG561 se adapta a diferentes níveis de operação. Recursos como auto-provisionamento, roteamento inteligente de chamadas e monitoramento via SNMP oferecem controle total e facilidade de gestão em ambientes corporativos e distribuídos.

Uma interface E1 padrão ITU-T G. 703 • Cancelamento de eco por hardware de até 128ms • Sinalização R2 e ISDN • Homologado nas principais operadoras • Protocolo TLS • Suporte a SIP PRACK • Supressão silêncio, geração de ruído de conforto (CNG) • Detecção de atividade de voz (VAD) • Configuração via WEB ou CLI • Auto-provisionamento por TFTP • Codecs: G.729, G.723, G.726 e G.711 • Suporte a Fax e Modem (T.38 e G.711) • Marcação dos pacotes IP e VLAN • Acesso seguro por HTTPS ou SSH

Especificações

Gerenciamento, configuração e monitoramento

Monitoramento de uso de CPU e memória
Monitoramento das interfaces e canais E1
Monitoramento por SNMPv2c
Traps SNMP para alarmes da interface E1
Interface de comando de linha (CLI) através de acesso SSHv2 remoto
Interface gráfica acessível por HTTPS
Atualização remota de software
Ferramenta de depuração de sinalização
Espelhamento de portas para facilitar a captura de pacotes SIP e RTP
Configuração de endereço IP de forma estática
Configuração de endereço IP de forma dinâmica através de DHCP ou PPPoE
Auto-provisionamento por TFTP usando a opção 66 do servidor DHCP
Suporte a sincronismo de relógio temporal por NTP
Registro remoto de logs através de Syslog

Interface digital E1

Padrão ITU-T G. 703 120 Ohms em conector RJ45
Codificação de linha HDB3
Estrutura de quadros segundo a norma ITU-T G. 704
Referência de relógio interna ou externa
Desempenho de Jitter segundo a norma ITU-T G. 823
Cancelamento de eco por hardware de até 128ms (G. 168-2002) em todos os canais
Acesso Primário ISDN com variantes de sinalização
- Euro-ISDNISO
- ISO Q.SIG
- National ISDN-1
- National ISDN-2
Sinalização R2
- R2-Digital
- CAS R2-MFC

Controle e gerenciamento de chamadas

Roteamento de chamadas pelo número de origem
Roteamento pelo número de destino
Manipulação dos números de origem e destino
Bloqueio de chamadas a cobrar

Codecs de áudio

G.711 lei A @ 64 kbps
G.711 lei μ @ 64 kbps
G.723.1 @ 6.3 kbps ou @ 5.3 kbps
G.726 @16, 24, 32 ou 40 kbps
G.729A, G729B e G.729AB @ 8 kbps

Interoperabilidade e qualidade de voz

SIP sobre TLS ou UDP
Múltiplas contas SIP
Suporte à SIP PRACK
Confirmação de identidade em redes seguras (p-asserted-identity)
Buffer de jitter adaptativo
Detecção de atividade de voz (VAD)
Geração de ruído de conforto (CNG)
Supressão de silêncio
Marcação dos pacotes IP Precedence e TOS ou DSCP e ECN
Configuração de limitação de banda
Inserção e remoção de TAGs VLAN
Suporta NAT

Suporte a fax e modem

T.38Fax e modem pass-through (G.711)

Suporte DTMF

Dentro da banda usando G.711
Fora da banda seguindo a RFC2833
Usando o método SIP INFO

Segurança

HTTPS e SSHv2
Firewall

Especificações de hardware

Alimentação

Adaptador com entrada full range 100-240Vac e saída 12Vdc @ 1A

Consumo

< 4W

Dimensões em mm (A x P x L)

32 x 120 x 130

Temperatura de operação

0℃ a 45℃

Umidade relativa de operação

Até 95%, não condensada

Peso

Aproximadamente 600g

Interfaces

Ethernet: 2 x 10/100 Base-T

E1: 1 x G.703 (120Ohms) em conector RJ45

Downloads

Documentos Técnicos

Firmware

Datasheet

Datasheet pt_BR

Acessórios

Aplicações

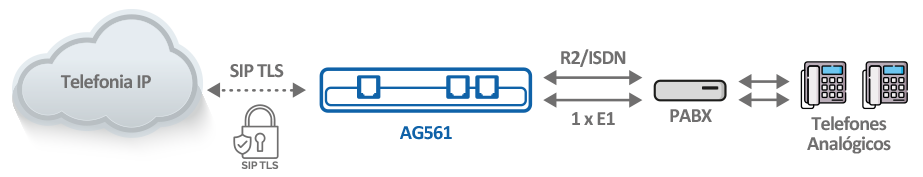

30 canais em SIP TLS

A operadora ou ISP fornece o link de telefonia em SIP, e o cliente possui uma central PABX em E1.

O AG561 efetua conversão de SIP para E1, viabilizando a conexão do PABX Legado do cliente com o link em SIP fornecido pelo provedor de voz.

O Gateway SIP/E1 AG561, modelo de 1E1, é um gigante em performance e vem agora com atualização adicional de segurança, o SIP over TLS para o transporte seguro do SIP na Internet, somado as já conhecidas funções de keep alive host, roteamento pelo número e canal, failover de rota, configuração de firewall na interface WEB, provisionamento automático, status de canais e alarmes na interface WEB, e muito mais.

30 canais de voz | SAS

A operadora de telefonia fornece 30 canais em uma interface E1.

O AG561 efetua conversão E1 para SIP, viabilizando a conexão do seu PABX IP do cliente com E1 da operadora. O Gateway E1 SIP AG561, modelo de 1E1 que é um gigante em performance e vem agora com atualização gratuita para as funções de keep alive host, roteamento pelo número e canal, failover de rota, configuração de firewall na interface WEB, provisionamento automático, status de canais e alarmes na interface WEB, e muito mais.

Nesse tipo de cenário é possível utilizar o recurso de sobrevivência (SAS) que permite ao gateway executar funções básicas de um PABX em caso de perda de comunicação com o PABX IP.

O gateway irá monitorar a comunicação com o PABX IP, quando houver uma perda desta comunicação o gateway assumirá de forma automática as funções básicas de PABX, direcionando as chamadas de entrada para um ramal previamente configurado.

Nos telefones IP, deve ser configurado o registro secundário do aparelho, apontando para o gateway. De forma que, quando em modo sobrevivência, as chamadas de saídas serão encaminhadas diretamente dos telefones IP para o E1.
